>>系列Series
·A27H-10 ·A27H-25
·A27Y-10P ·A27Y-25P
·A27Y-10R ·A27Y-25R
·A27H-16 ·A27H-40
·A27Y-16P ·A27Y-40P
·A27Y-16R ·A27Y-40RP
A27H型适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。
A27Y 适用于工作温度≤200℃有腐蚀性介质的设备或管路作为超压保护装置。

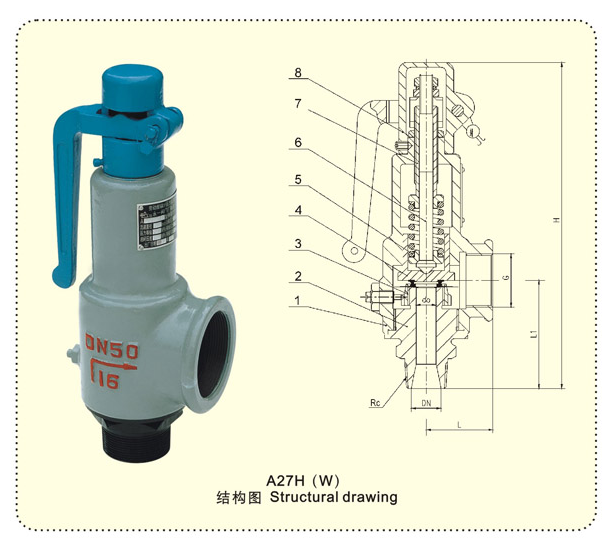

>>主要零部件材料
|
NO |
零件名称 Name of part |
A27H材料MATERIALS |
A27W-P材料MATERIALS |
A27W-R材料MATERIALS |
|
3 |
阀座Nozzle |
35 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
4 |
阀体Body |
HT350 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
5 |
阀瓣Disc |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
调节圈Adjusting ring |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
弹簧Spring |
50CrVA |
50CrVA包覆氟塑料Coated Teflon |
50CrVA包覆氟塑料Coated Teflon |
|
8 |
阀杆stem |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
|
9 |
调整螺杆Adjusting bolt |
45 |
2Cr13 |
1Cr18Ni9Ti |
|
10 |
保护罩Cap |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材Sealing surface of material |
“Y”堆焊Co基硬质合金Depositing satellite,”H”堆焊D507，“W“型为本体body |
||
>>外型尺寸和连接尺寸
|
公称通径 （DN） |
do |
R |
L |
L1 |
G |
H |
|
15 |
10 |
1/2” |
40 |
65 |
1/2” |
135 |
|
20 |
15 |
3/4” |
45 |
65 |
3/4” |
140 |
|
25 |
20 |
1” |
45 |
76 |
1” |
155 |
|
32 |
25 |
1 1/4” |
55 |
85 |
1 1/4” |
170 |
|
40 |
32 |
1 1/2” |
60 |
85 |
1 1/2” |
310 |
|
50 |
40 |
2” |
67 |
105 |
2” |
322 |
|
65 |
50 |
2 1/2” |
76 |
128 |
2 1/2” |
344 |
|
80 |
65 |
3” |
110 |
145 |
3” |
395 |
