>>系列Series

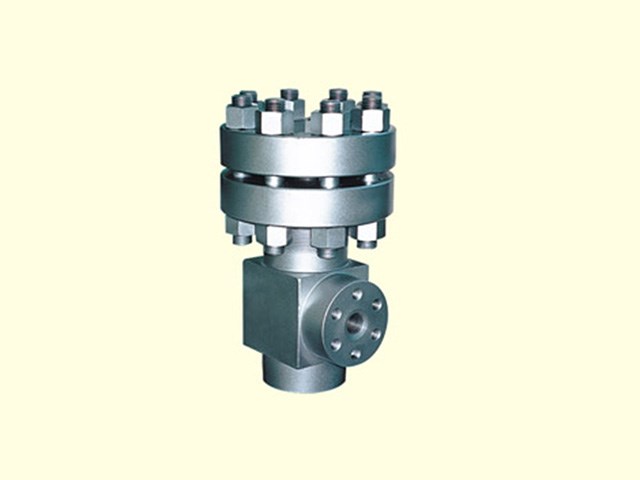

·A42Y-1000
A42Y-1000适用于工作温度≤200℃的、非腐蚀性油品等介质的设备和管路上，作为超压保护装置。
>>主要零部件材料
|
NO |
零件名称 Name of part |
A42Y-1000材料MATERIALS |
|
1 |
阀体Body |
锻35 |
|
2 |
阀瓣Disc |
2Cr13 |
|
3 |
导向套Guide |
2Cr13 |
|
4 |
阀盖Bonnet |
35 |
|
5 |
弹簧Spring |
50CrVA |
|
6 |
阀杆Stem |
2Cr13 |
|
7 |
调整螺杆Adjusting bolt |
45 |
|
8 |
阀帽Cap |
ZG200-400 |
|
9 |
密封面材料Sealing surface of material |
堆焊Co基硬质合金 |

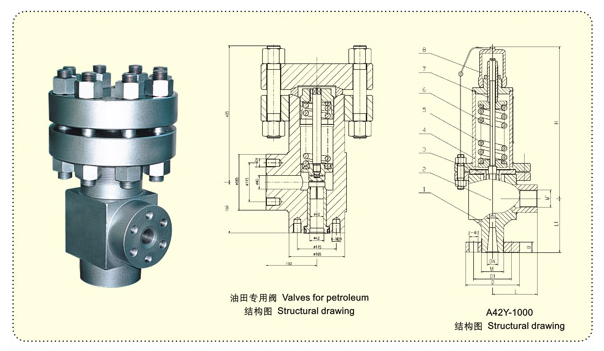

>>外型尺寸和连接尺寸
|
公称通径 （DN） |
do |
D |
D1 |
M |
B |
Z-Φd |
DN’ |
M’ |
L |
L1 |
H |
|
10 |
6 |
115 |
80 |
M42X3 |
32 |
4-18 |
15 |
M27x2 |
80 |
110 |
320 |
|
15 |
8 |
135 |
95 |
M42X3 |
36 |
4-22 |
20 |
M33X2 |
80 |
120 |
330 |
|
25 |
10 |
165 |
115 |
M64X3 |
40 |
6-26 |
32 |
M45X2 |
85 |
130 |
350 |
